ASF-3000型SF6泄漏监控报警系统
产品名称:ASF-3000型SF6泄漏监控报警系统
产品编号:143933-531
更新时间:2010.07.28
出品单位:常州森凡电气有限公司
浏览次数:
   产品详细介绍

一、主要功能

1、齐全的检测功能
       环境中SF6气体定量检测功能;
       环境中氧气定量检测功能;
       环境温湿度检测功能;
       多区域同时监测
2、完善的报警处理
       SF6气体泄漏超标报警功能;
       缺氧报警功能;
       温湿度越限报警功能;
       报警时自动启动风机功能;
       多区域设置时可分区域启动风机;
       报警和监测数据远传功能;
3、人性化便利功能
      定时排风和强制排风功能;
      液晶屏背光自动关闭功能;
      人体感应自动语音提示功能。

二、系统简介
     当前,SF6气体在中、高压设备中的大量使用,其安全性已受到人们的普遍关注。针对SF6气体比空气重,泄漏易聚集,易造成低层空间缺氧,空气含毒环境对人员的威胁等问题。有关行业安全法规中明确规定了人员在进入SF6配电装置室时必须先通风15分钟,对空气中的SF6浓度及氧气含量进行监测,在SF6配电装置的低位区应安装能报警的氧量仪和SF6气体泄漏报警仪。ASF-3000型SF6气体泄漏监控报警系统,正是按照这些行业安全法规的要求而开发设计的一种智能化在线监测系统。
    ASF-3000 SF6气体泄漏监控报警系统是根据《 SF6安全法规》,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。它主要检测环境空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF6气体检测技术,能检测到 1000ppm 浓度的SF6气体,不仅可以达到保障人身安全的目的,而且还能确保设备正常运行;进口高稳定的氧传感器,可以为现场工作人员提供更多一层可靠保护。
    本系统可广泛应用于各种电压等级的SF6开关室、SF6开关室、组合电气室( GIS 室)、SF6 主变室等。
三、主要特点
◇  SF6气体浓度超限报警,声光提示,泄漏时自动排风;
◇  空气中的氧气含量检测,缺氧报警;
◇  SF6和氧气可同时检测;
◇  报警时,风机自动启动功能 ;
◇  可通过远程网络进行监控系统的运行状态,直接控制主机或变送器的运行;
◇  自动定时排风及泄漏超标自动排风,手动排风功能及排风时间记录;
◇  自动监测环境温湿度;
◇  可根据需要扩展气体检测点 ;
◇  可选择与计算机连接,实现远程监控,并进行事件记录与历史数据记录;

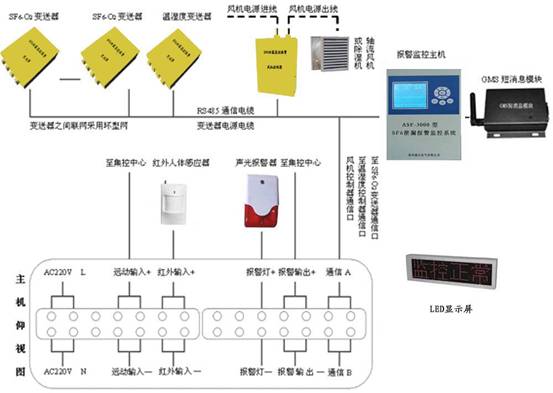

◇  检测点环状组网,便于安装布线;
◇  大屏真彩 LCD 显示,人性化操作界面,停止操作后 60 秒自动关闭背光;
◇  自动语音提示及红外报警功能 .
四、技术参数

◇ SF6检测范围50PPM~5000PPM
◇ SF6浓度超限报警点: 1000PPM ,精度〈 5%FS 。
◇ O 2 浓度检测范围: 1~25% ,缺氧报警点: 18% ,精度〈 1%FS 。
◇  温度显示范围: -20~+99 ℃ 。
◇  湿度显示范围: 0~99%RH 。
◇  电 源: AC/DC 100~265V 。
◇  报警输出接点功率: AC220V/7A 。
◇  风机输出接点功率: 380V/15A (三相)或 220V/15A 。
◇  风机启动:氧含量≤ 19.6%时或 SF6 气体浓度 > 1000ppm 时,自动启动风机每次启动时间 15min 或自定义,可手动控制或强制启动风机。
◇  通 讯: RS485 接口,可通过 GPRS/GSM 、 TCP/IP 、 Modem 上传到服务器。
◇  海量报警信息存储设计。
◇  氧气和 SF6 采用进口原装的传感器,在空气中一般使用寿命 ≥10 年。
五、ASF系列SF6泄漏报警各型号配置

项目

结果

ASF-3000

ASF-6000

ASF-8000

特点描述

定性检测SF6浓度,定量检测氧气浓度

定量检测SF6浓度,定量检测氧气浓度

在定量检测SF6浓度,定量检测氧气浓度上增加了防盗火灾报警。

SF6、O2变送器连接数

24

128

128

温湿度变送器连接数

2

8

8

风机控制器连接数

2

8

8

报警记录存储

1000

1000

1000

报警无源触点数量

2

2

2

报警数据输出

RS485

TCP/IP

RS485

GSM短信

TCP/IP

RS485

GSM短信

TCP/IP

报警灯

红外感应开风机

语音提示功能

遥信遥控功能

定时排风功能

主机显示

5.7寸TFT真彩

5.7寸TFT真彩

5.7寸TFT真彩

通信接口

单RS485

单RS485

单RS485

GSM通信

防盗报警

火灾报警
